Neubau MFH Habsburgstrasse, Zürich
2011
Ein spannendes Neubauprojekt an der Habsburgstrasse in Zürich. Ein 5-geschossiges MFH als reiner Holzbau. Massivbauweise trotz schwierigen Brandschutzbedingungen. In Stützen-Deckenscheibe-Bauweise ausgesteift durch den zentralen Treppenhauskern sowie die Brandmauer zum Nachbargebäude.
Das Projekt

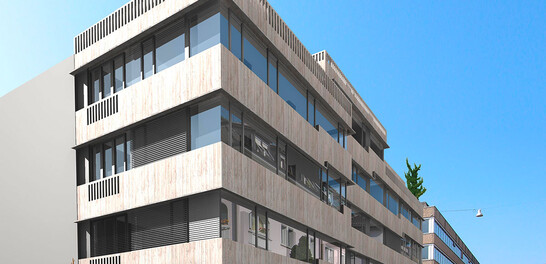

Das MFH an der Habsburgstrasse 1 in Zürich besteht aus 2 Untergeschossen und 5 Vollgeschossen über Terrain. Das 1. und 2. Untergeschoss sowie das Treppenhaus mit Liftschacht sind in Massivbauweise ausgeführt, das Treppenhaus mit Liftschacht ist bis unters Dach geführt.
Die 5 Vollgeschosse wurden in Holzbauweise erstellt. Dieser Teil setzt sich aus Primär- und Sekundärtragwerk zusammen. Ersteres besteht aus Stützen/Unterzügen aus Brettschichtholz, die 4 in Längsrichtung laufende Tragachsen bilden. Das sekundäre Tragwerk besteht aus Hohlkastenelementen, die auf den Unterzügen sitzen.
Die Bauweise
Die Wandelemente wurden auf resp. zwischen die Pfosten versetzt. Beim Gebäudeaufbau laufen die Stützen jeweils über eine Stockwerkhöhe, so dass jeweils ein komplettes Vollgeschoss montiert werden konnte. Die versetzten Bodenelemente dienten als Arbeitsplattform für die Montage des darüber liegenden Geschosses.
Die Herausforderung
Die Leitungsführung der gebäudetechnischen Installationen war sehr anspruchsvoll. Zu- und Abluftleitungen der kontrollierten Wohnungslüftungen wurden im eigens dafür gebildeten Hohlraum zwischen inneren Stützen/Unterzügen geführt. Das Augenmerk lag speziell auf dem Brandschutz. Das Gebäude hat Qualitätsicherungsstufe Q4, also höchste Stufe.
Baudaten
- 5 Geschosse
- 13 Wohnungen
- 350 m2
Leistungen Timbatec
- SIA Phase 31 Vorprojekt
- Kostenschätzung
- SIA Phase 32 Bauprojekt
- Statik und Konstruktion
- SIA Phase 41 Ausschreibung und Offertenvergleich
- SIA Phase 51 Ausführungsprojekt
- Fachbauleitung und Baustellenkontrollen
Holzbauunternehmer
Hector Egger Holzbau AG
4900 Langenthal
Architekt
HLS Architekten Hauenstein La Roche Schedler
8004 Zürich
Mehrfamilienhaus an der Habsburgstrasse, Zürich
Lignum Holzbulletin 105/2012 – Der Neubau an der Ecke Damm-/Habsburgstrasse beim Zürcher Bahnhof Wipkingen ist Teil einer städtebaulichen Lösung für ein Geviert mit drei verschiedenen Eigentümern. Das Mehrfamilienhaus, das zwei kleine, über hundertjährige Bauten ersetzt, dockt an der Dammstrasse an das benachbarte Gebäude an und entwickelt sich längs der Habsburgstrasse über das leicht ansteigende Terrain.
