Neubau Gartenhalle Zellweger, Thun

2002

Die Bauherrschaft suchte eine Lösung für die Überdachung ihres Sitzplatzes. Sie wünschte eine aussergewöhnlichere Lösung als mit Pfetten und Sparren. Die Situation erlaubte 2 Linienlager auf 2 rechtwinklig zueinander stehenden gemauerten Wänden sowie ein Punktauflager auf einer Pendelstütze.

Facts und Bilder
Baudaten
Beteiligte
… und es passt doch!
… und es passt doch!
Einheben Trägerrost
Einheben Trägerrost

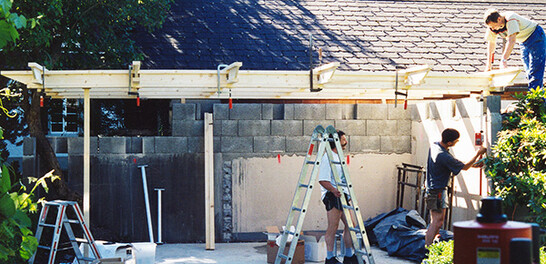

Ausklappen Trägerrost auf ebener Fläche und Einbau Rand- und Verstärkungsträger
Ausklappen Trägerrost auf ebener Fläche und Einbau Rand- und Verstärkungsträger
Abladen des Trägerrosts
Abladen des Trägerrosts
Anlieferung zusammengeklappter Trägerrost
Anlieferung zusammengeklappter Trägerrost

Das Projekt
Die Voraussetzungen erwiesen sich als ideal für den Einsatz eines Timbatec® Mikkado® Trägerrostes. Auch, weil dies die dritte Anwendung dieses neuen Systems war und daher auch keine 'Kinderkrankheiten' mehr zu erwarten waren.

Die Bauweise
Der Trägerrost wurde im Werk vorgefertigt und zusammengeklappt, um die Transportbreite von 2.50 m nicht zu überschreiten. Auf der Baustelle wurde er aufgeklappt, die Verstärkungsträger eingebaut und als Ganzes montiert. Da die Konstruktion ausserordentlich leicht war, konnte sie mit einem leichten LKW-Kran mit 16 m Ausleger eingeschwenkt werden.

Baudaten

- Grösse 6.00 m 4.00 m

- Trägerhöhe 20 cm

- Trägerbreite 8 cm

- Flachdach als Trägerrost ausgebildet

- Entsprechend erwarteten Durchbiegungen punktuell überhöht


Architekt
Zellweger Architekten AG
3600 Thun


Holzbau
Beer Holzbau AG
3072 Ostermundigen
