MFH Nauenstrasse, Tann ZH

Das Projekt
Die Planung des Projekts war eine kleine Familienplanung des Timbatec Mitarbeiters. Der zuständige Architekt und der Bauingenieur sind Geschwister eines Mitarbeiters. Das Gebäude ist ab der Bodenplatte als Holzbau gebaut. Die massiven Holzdecken liegen auf den innenliegenden Tragachsen und Aussenwänden auf. Die auskragenden Balkone wurden alle stützenfrei ausgeführt. Alle Unterzüge und Stützen, sowie die Decken sind sichtbar und wurden mit einem UV-Schutz mit leichtem Weissanteil behandelt. Timbatec war verantwortlich für die gesamte Holzbaustatik, die Detailplanung und die Brandschutzplanung inklusive Qualitätssicherung.

Die Bauweise
Ab der Bodenplatte ist das Gebäude als reiner Holzbau ausgeführt. Auch Liftschacht und Treppenhaus sind aus Holz. Die Fluchttreppe ist als Stahlkonstruktion erstellt. Der Holzbau wurde sehr effizient realisiert. Die drei innenliegenden Tragachsen mit Unterzügen und Decken als Einfeldträger sind sichtbar. Die Deckenspannweite 4.0-4.5m ist optimal. Die Tragachsen mit Unterzügen sind alle 3.5m abgestützt.

Die Herausforderung

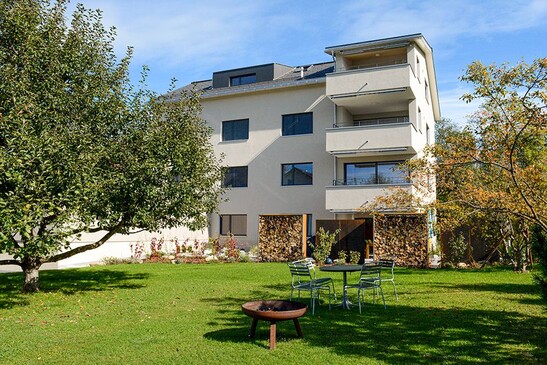

Die Herausforderung bestand in den auskragenden Balkonen mit 90 Grad gegen die Spannrichtung der Decken. Diese wurden mit tragenden Balkonbrüstungen, welche in den Aussenwänden verankert wurden, ausgeführt.
